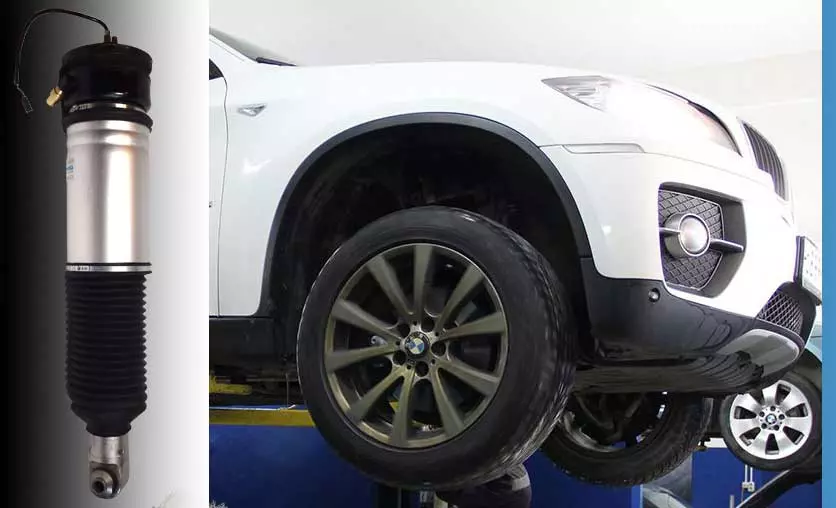

Ремонт пневмоподвески БМВ

Специалисты нашего центра имеют большой опыт и высокую квалификацию по ремонту пневподвесок БМВ. Все сервисные зоны BMW-E укомплектованы высокотехнологичным ремонтным оборудованием. Мы производим ремонт подвески всех моделей БМВ. Гарантия на выполненные работы и замененные узлы – 6 месяцев или 10 тыс. км.

Запись на ремонт пневмоподвески:

+7 (495) 162-06-01

Что такое Пневмоподвеска ?

Пневмоподвеска – специальная система, предназначенная для компенсации усилий на штатную подвеску и для увеличения клиренса автомобиля. Эта опция особенно важна при эксплуатации автомобиля в сложных дорожных условиях и при его максимальной загрузке. Как не странно, первыми, кто начал комплектовать свои модели пневмоподвеской, были не немецкие, японские или американские концерны. Первым массовым автомобилем с полноценной пневмоподвеской стал Citroen DS-19, вышедший в 1955 году.

Постепенно эта технология начала использоваться и другими производителями, в том числе и в Германии. Из немецких брендов первыми начали комплектовать свои автомобили пневмоподвеской инженеры Mersedes-Benz – в 1961 году ее начали устанавливать на Mersedes-Benz 300 CE. Современные пневмоподвески, конечно, сильно отличаются от своих прародителей и являются технически более сложным устройством. На автомобилях БМВ она используется в комбинации с автоматически регулируемыми амортизаторами и называется адаптивной пневмоподвеской. Автомобили, оснащенные адаптивной пневмопдвеской, отличаются более мягким и плавным ходом, более уверенно чувствуют себя на скорости и не заваливаются в поворотах.

Устройство пневмоподвески БМВ и принцип работы

Пневмоподвеска БМВ состоит из 4-х основных частей: упругого аммортизатора, пневматического баллона, пневмокомпрессора и системы управления. Упругость устройства регулируется за счет создания  давления и количества воздуха внутри него. Процесс управления полностью автоматизирован и управляется электроникой, которая связана с датчиками, с системой клапанов и с компрессором.

Пневмоподушка – основной элемент системы, обеспечивающий необходимый уровень кузова автомобиля над дорогой. Это достигается путем поддержания в нем необходимого давления воздуха. Состоит из корпуса с направляющей, манжеты из эластомера и поршня. Пневмоподушку в сочетании с амортизатором называют пневматической стойкой.

Пневматический баллон – воздушный резервуар, предназначенный для обеспечения необходимого дорожного просвета на небольших скоростях без задействования компрессора.

Модуль подачи воздуха – состоит из компрессора, электродвигателя и осушителя воздуха.

Блок управления – состоит из исполнительных устройств и электронного блока.

В автомобилях БМВ реализовано три алгоритма управления пневматической подвеской: автоматическое поддержание уровня кузова, принудительное изменение уровня кузова и автоматическое поддержание уровня кузова в зависимости от скорости автомобиля.

Пневмоподвеска БМВ: виды и алгоритм работы

Баварский автопроизводитель комплектует пневматической подвеской автомобили 5, 7, Х5, Х6, Х7 серий. На автомобилях марки можно встретить как двухконтурные, так и четырехконтурные типы подвесок. Двухконтурная, как правило, используется на моделях, на которых «пневма» устанавливается только на задней оси. Четырехконтурная – более «продвинутая» система, которая отвечает за регулировку каждого из четырех колес в отдельности.

На автомобилях БМВ поддерживается три алгоритма работы пневматической подвески:

• автоматический;
• принудительный;
• адаптивный.

Автоматический режим поддерживает определенный уровень поднятия кузова над уровнем дороги независимо от степени загруженности автомобиля. Датчики уровня кузова в постоянном режиме измеряют расстояние от кузова, электронный блок сравнивает полученные результаты с заданными величинами и при необходимости подает сигнал на исполнительные механизмы.

При принудительном режиме изменения высоты кузова можно воспользоваться одним из трех уровней: пониженный, средний и повышенный. Первый обычно используется при движении на больших скоростях по хорошим дорогам. Средний уровень используется при движении на скоростях до 100 км в час по обычным дорогам. Повышенный уровень предназначен для движения по бездорожью на скорости до 40 км в час.

Адаптивный режим работы подвески обеспечивает автоматическое регулирование высоты кузова в зависимости от скорости. Электроника обеспечивает оптимальную устойчивость автомобиля в автоматическом режиме.

Реализованная в автомобилях БМВ технология амортизаторов с переменной степенью демпфирования значительно расширяет возможности подвески, позволяя наряду с изменением высоты подъема кузова менять жесткость подвески в зависимости от дорожных условий.

Характерные неисправности пневмоподвески

Многим автовладельцам приходилось сталкиваться с ситуацией, как их железный конь «приседал» на одну из сторон. Казалось бы, причина ясна – лопнул пневмобалон. Но почему такое происходит? Попробуем разобраться.

В большинстве случаев ремонт пневмоподвески БМВ является следствием неисправного гидравлического амортизатора, так как именно он воспринимает большую долю нагрузок. При ухудшении состояния дороги эти нагрузки могут возрастать многократно. Увеличение амплитуды и частоты возвратно-поступательных движений штока амортизатора может привести к разогреву кинематической жидкости, в результате чего она может терять свои свойства. При длительной работе в таком режиме жидкость теряет свою вязкость, и амортизатор начинает работать вхолостую, полностью повторяя профиль дорожного покрытия. В результате пневмобаллон начинает воспринимать повышенные нагрузки и может выйти из строя.

Еще одна опасность для пневоподвески таится в холодных климатических условиях. При работе в этих условиях происходит обратный процесс – жидкость в амортизаторе становится гуще. Более вязкая жидкость создает повышенное давление в клапанной системе. В результате возросшего давления в амортизаторе в самом слабом месте может возникнуть течь и полная потеря гидрожидкости. Чем это чревато, описано выше, а итог – вышедший из строя пневмобаллон. Учитывая, что чаще всего течь амортизатора происходит через верхнюю манжету, вытекшая жидкость, попав на пневмбалон, начинает разъедать резиновые части, приближая тем самым время его «кончины».

Однако чаще всего причиной поломки пневмы является естественное старение гидравлической жидкости. Причем первые две причины являются катализатором этого процесса. Если в других узлах предусмотрена возможность замены технологических жидкостей (двигатель, редуктор моста, коробка передач, тормозная система), то для амортизатора такая процедура в процессе планового техобслуживания недоступна. Ремонт пневмоподвески можно производить только после снятия стойки.

Сам пневмобаллон хотя и является бесхитростным устройством, он также подвержен болячкам. Интересно, что главная опасность для него не связана с эксплуатацией, а наоборот с длительными простоями. В процессе бездействия резина может пересыхать и в ней могут образовываться микротрещины. На начальном этапе это чревато утечками воздуха, о чем владелец может и не подозревать. В процессе развития этой проблемы, баллон может прийти в такое состояние, что одной хорошей встряски на яме достаточно, чтобы он полностью вышел из строя.

Еще одна большая опасность для пневматического баллона кроется в его неприспособленности для эксплуатации в наших дорожных условиях. Пневмобаллон без защиты испытывает сильное абразивное воздействие от мелких камешков и песка, которые работают как пескоструйный аппарат. В результате баллон теряет прочность и быстрее выходит из строя.

Учитывая, что пневмобаллон работает в связке с амортизатором и компрессором, выход из строя одного из них неизбежно ускоряет «смерть» двух других. Как связаны амортизатор и пневмобаллон, описано выше, а вот какое место в этой «троице» занимает компрессор? Компрессор является исполнительным механизмом, отвечающим за нагнетание воздуха в баллон. При появлении микротрещин в последнем, начинает травить воздух, и компрессор начинает чаще включаться и выключаться. К сожалению, такой режим работы сказывается негативно на поршневой группе компрессора, детали которой более интенсивно изнашиваются. Итог такой работы предсказать не сложно - ремонт компрессоров пневмоподвески.

Тем не менее, описанная выше причина – не единственная. Есть и более «легкий» случай, когда компрессор перестает справляться со своей задачей из-за банального загрязнения воздушной магистрали. В этом случае достаточно промыть компрессор, произвести чистку магистрали и замену фильтра компрессора. Перед ремонтом мы обязательно проводим диагностику пневмоподвески.
